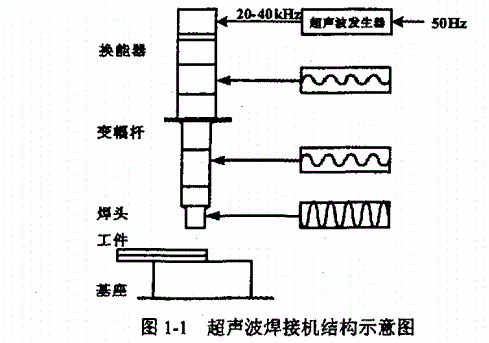

超聲波塑料焊接機主要由主電路心學系統，氣動加壓系統、自動焊接系統機械部分構成。其中心學系統是核心的部分。超聲波焊接機的結構示意圖

聲學系統有換能器、調幅器，焊接頭組成，其中逆變器將五十赫茲的工頻交流電轉換為二十千赫茲高頻交流電提供給換能器，換能器將高頻交流電能轉換為高頻振動能，調幅器調整震動幅度得到和適合焊接的振幅，焊頭將高頻振動傳遞到焊接件間的接觸面上，是兩塑料接觸面處的瘋子產生內摩擦和剪切摩擦，從而產生大量熱量，溫度急劇上升，接觸面處塑料達到融化狀態，超聲停止后，保持作用于塑料件的壓力一定時間，接觸面上融化的塑料逐漸冷卻凝固成具有一定強度的接頭，實現焊接超聲波的焊接周期一般為數秒，取決于焊接件的尺寸和焊接面積，其中保壓時間僅為0.25~1秒
